HÖHENVERSTELLUNGEN FÜR ABGEPENDELTE LED-LEUCHTEN
HÖHENVERSTELLUNGEN FÜR ABGEPENDELTE LED-LEUCHTEN

NEUHEITEN

Lighttune Logo

2 mot

Product Image
Play Button
Lighttune Logo

3 mot

Product Image
Play Button

Technische Daten

LIGHTtune 2 mot

Kabel
Höhenverstellbereich
ca. 105 cm
Ø / Adern
Ø 1,4 / 1
Ø 2,1 / Coax
Aramidverstärkung
Isolierung FEP
Farbe
transp. / schw.
Schleifring
Bahnen
3
Strombelastung max
2A / 48V
Leuchtengewicht
0,6 - 3,0 kg
Gehäusedimension
142,6 x 84,6 x 46 mm

LIGHTtune 3 mot

Kabel
Höhenverstellbereich
ca. 145 cm
Ø / Adern
Ø 2,1 / Coax

Aramidverstärkung
Isolierung FEP
Farbe
transp. / schw.
Schleifring
Bahnen
4
Strombelastung max
4A / 48V
Leuchtengewicht
2,0 - 5,0 kg
Gehäusedimension
220 x 150 x 73,1 mm

Höhenverstellung LIGHTtune 3

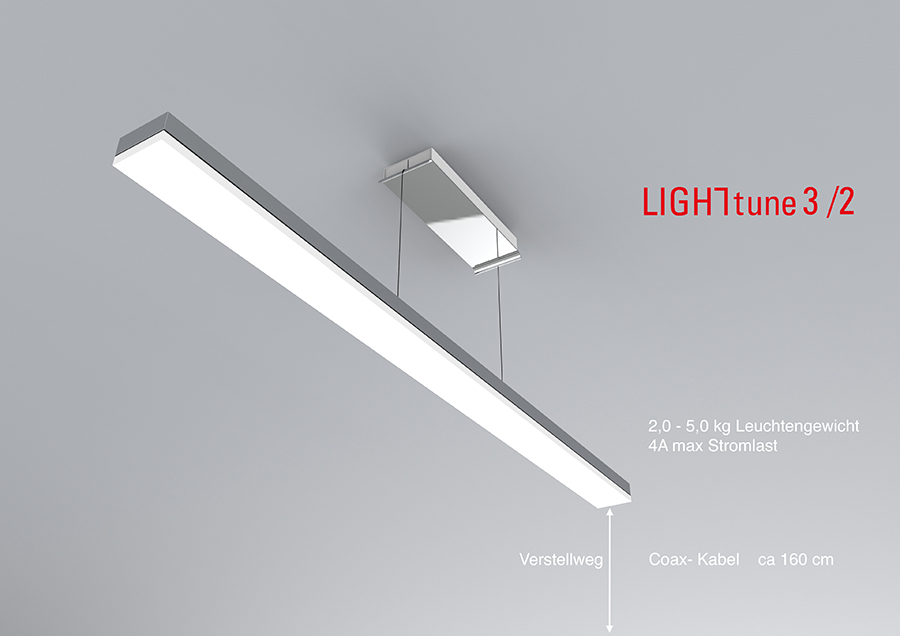

LIGHTtune 3 gibt es in 2 Varianten:

Ausführung LIGHTtune 3 / 2 mit 2 Abhängekabeln, für lineare Leuchten bis 5 kg.

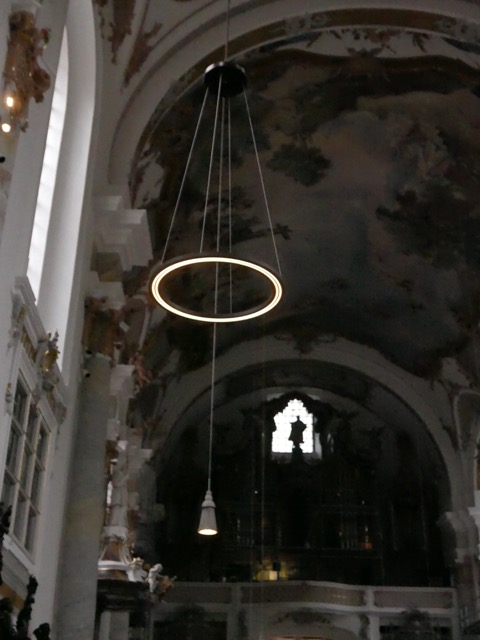

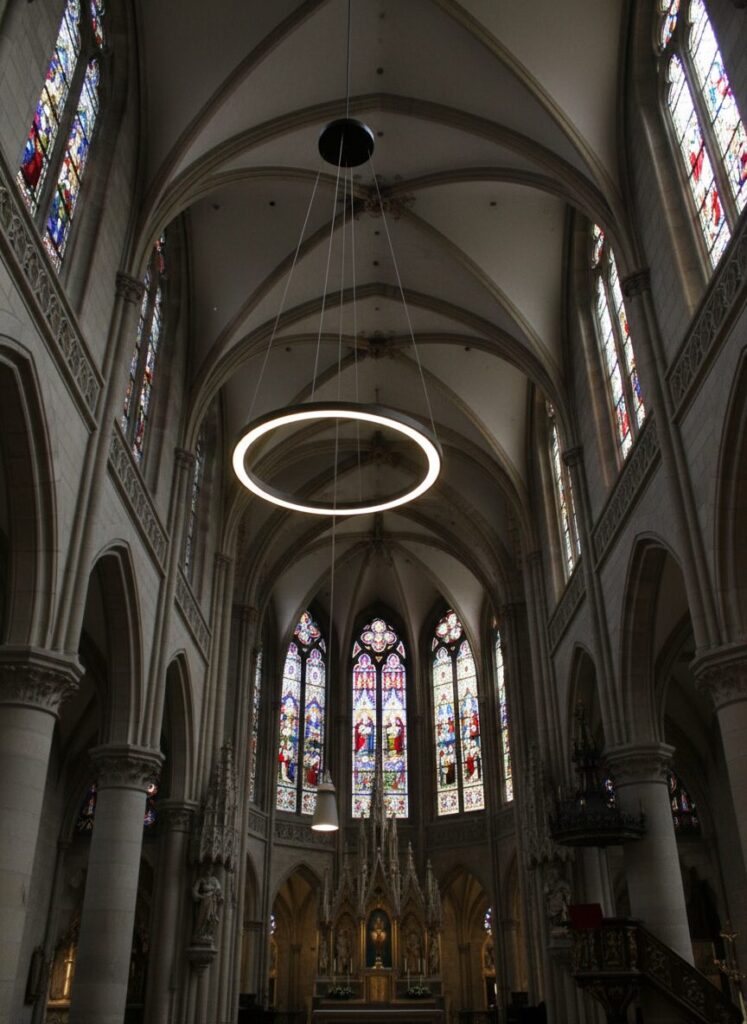

Ausführung LIGHTtune 3 / 3 mit 3 Abhängekabeln für cirkulare oder scheibenförmige Leuchten bis 5 kg.
Die Schleifkontakte und Kabel ermöglichen es Leuchten mit bis zu 4 Ampere Stromaufnahme anzuschließen.
Der optimierte Schleifkontakt kann 4 Leitungen durchleiten.
Als Kabel kommen ausschließlich Teflon-beschichtete Coax-Kabel (Ø 2,1 mm) in transparent oder schwarz zum Einsatz.
Der Verstellweg beträgt ca. 160 cm.

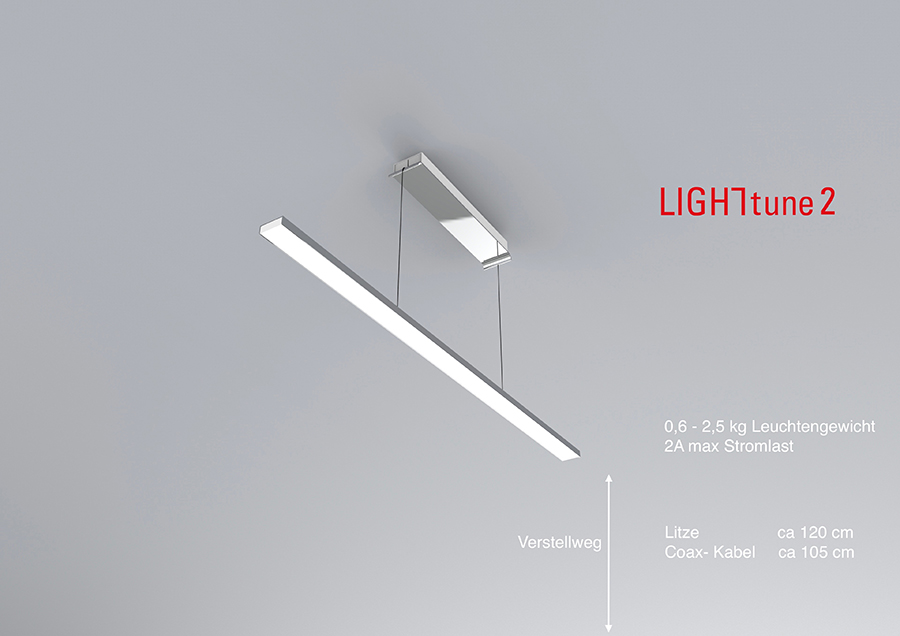

Höhenverstellungen LIGHTtune 1 und LIGHTtune 2

Die seit Jahren bewährten Höhenverstellungen LIGHTtune 1 und LIGHTtune 2 erweitern den Einsatz von abgependelten LED-Leuchten.
Die Leuchte hängt an einem speziell entwickelten Kabel das sowohl der Stromzufuhr, als auch der mechanischen Abhängung dient.
Wir erzielen, je nach Modell, Verstellwege zwischen 105 cm und 180 cm, bei Leuchtengewichten bis 2,5 Kg.

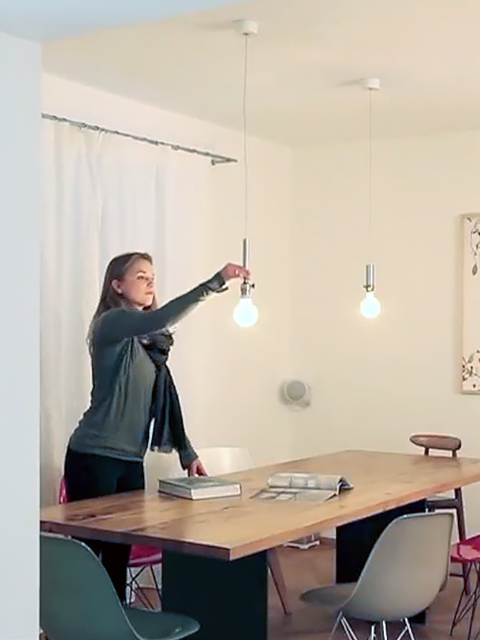

Beim Zug an der Leuchte nach unten, oder beim Anheben der Leuchte bleibt sie in der gewünschten Höhe stehen, sinkt also nicht ab und steigt auch nicht nach oben.

Wir bieten 2 Versionen an:

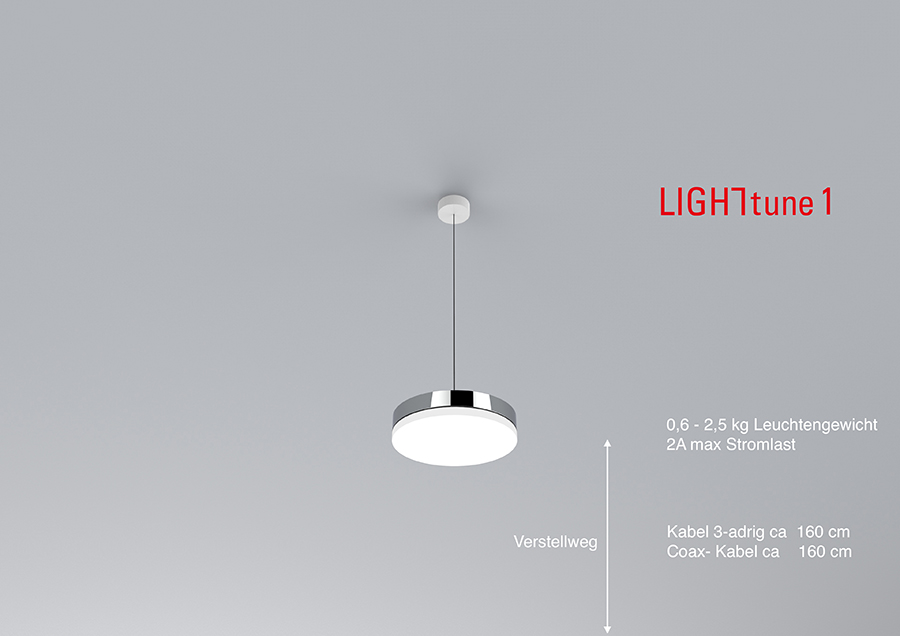

LIGHTtune 1 für abgependelte Leuchten mit einem 3-adrigen Kabel oder einem Coaxkabel.
LIGHTtune 2 für abgependelte Leuchten mit zwei Einzellitzen oder Coaxkabeln.

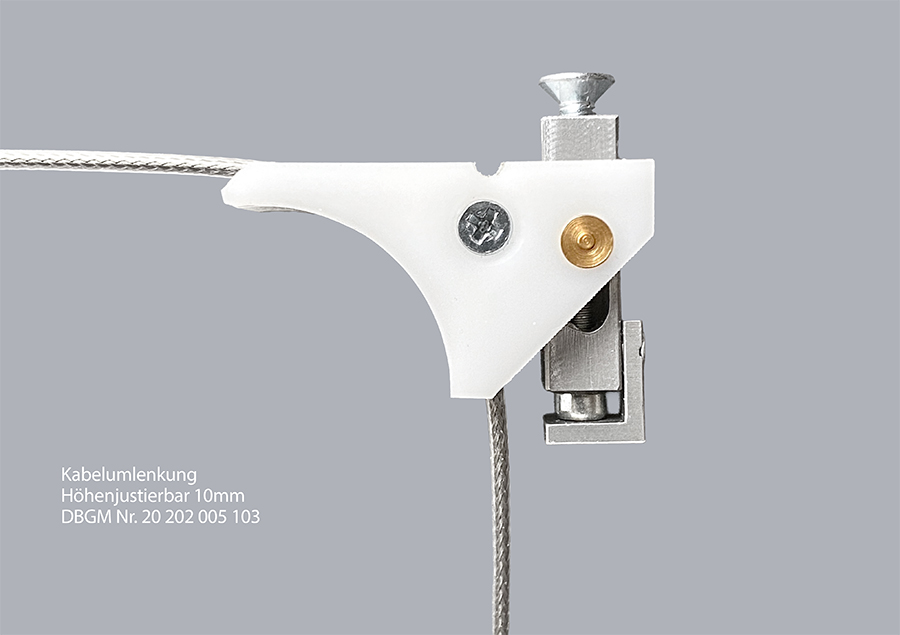

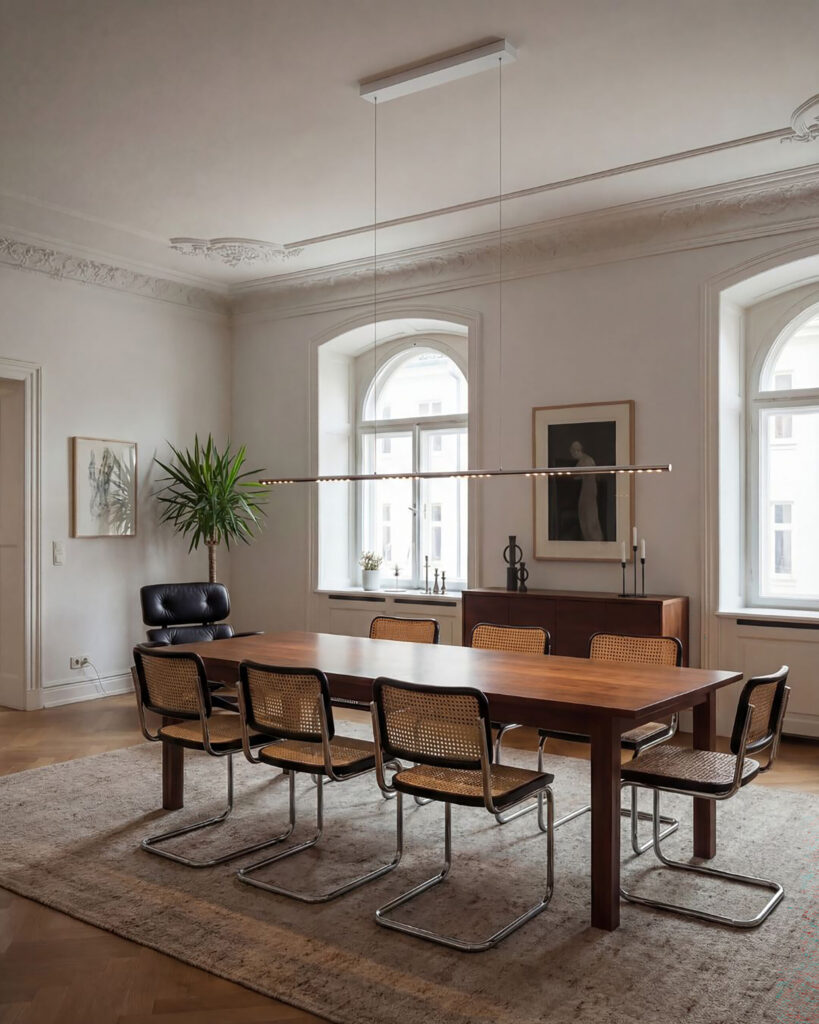

LIGHTtune 2 gibt es auch für den Einsatz mit linearen Leuchten. Dabei wird in der Regel eines der Kabel im Baldachin über eine Umlenkung ausgeleitet, das andere direkt nach unten geführt.


Höhenverstellung LIGHTtune 1

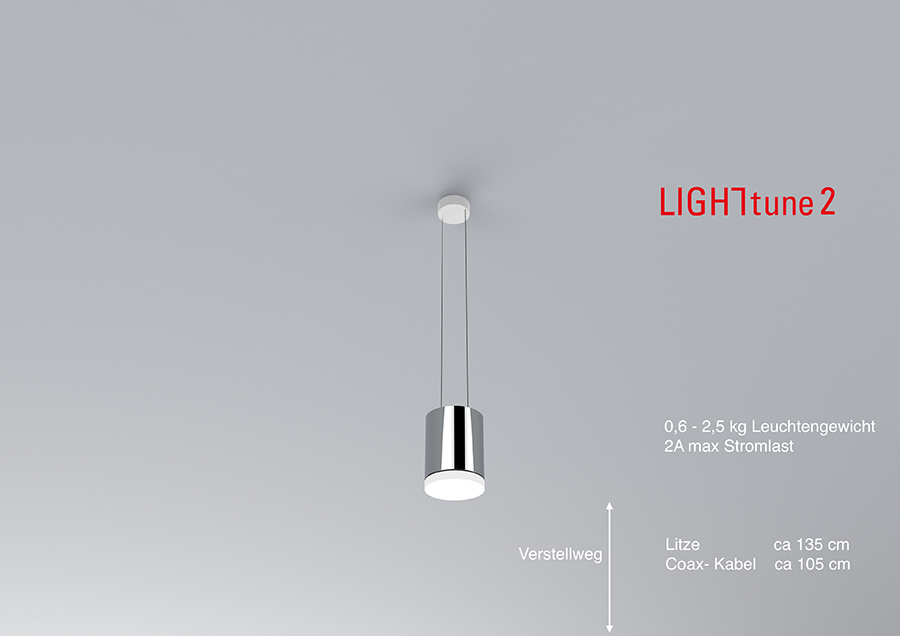

Höhenverstellung LIGHTtune 2

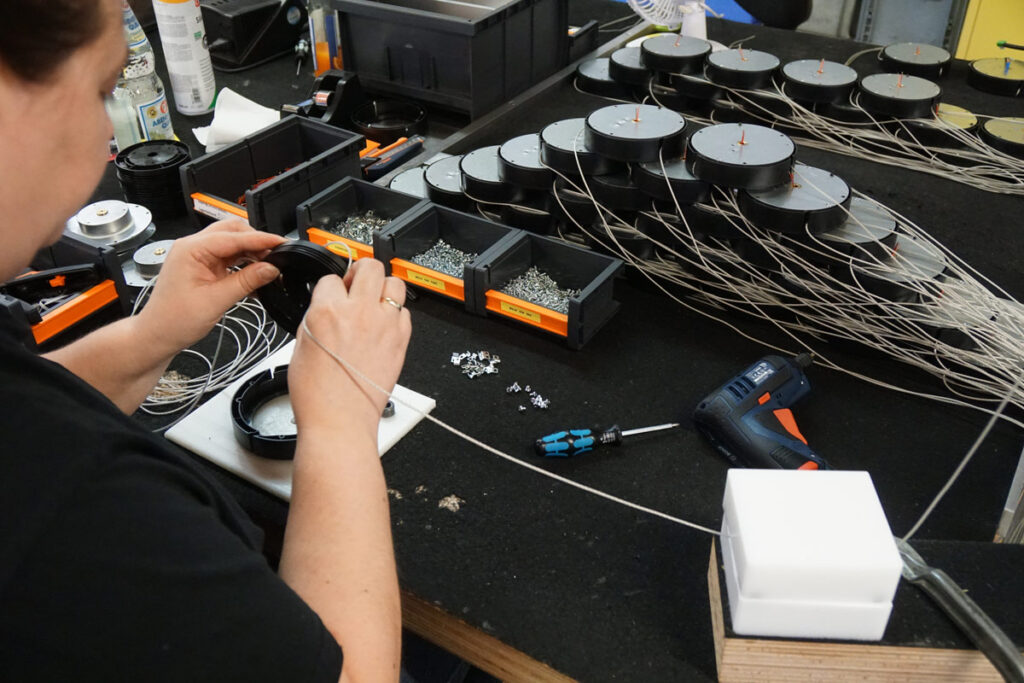

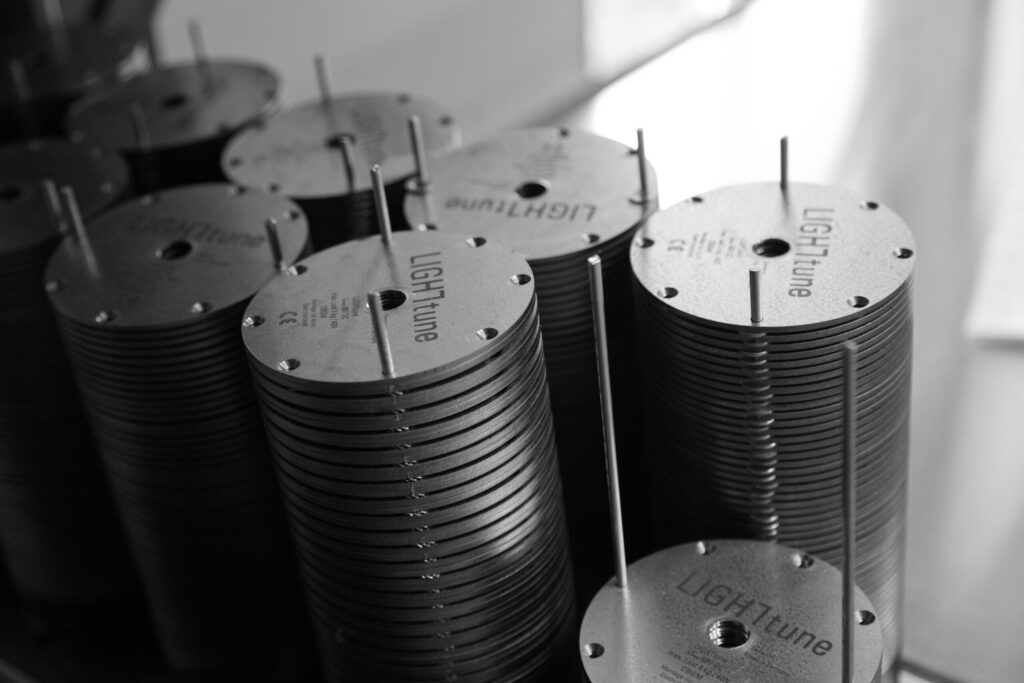

Die Technik

Die Höhenverstellfunktion wird durch eine ausgeklügelte Mechanik und Kabelführung in einem kompakten Gehäuse ermöglicht. Als zusätzliche Erweiterung der Produktpalette sind alle hier vorgestellten Höhenverstellungen an Stromschienen-Systeme adaptierbar.
LIGHTtune kann an der Decke in einen Baldachin eingebaut, oder aber ‚upside down’ in die Leuchte integriert werden.
Das für die Höhenverstellung entwickelte Spezialkabel der LIGHTtune 1 mißt Ø 2.4 mm und beinhaltet drei Litzen. Die 3. Litze dient bei Bedarf als Steuerleitung.
Alternativ kann ein Coaxkabel Ø 2,1 mm verwendet werden.

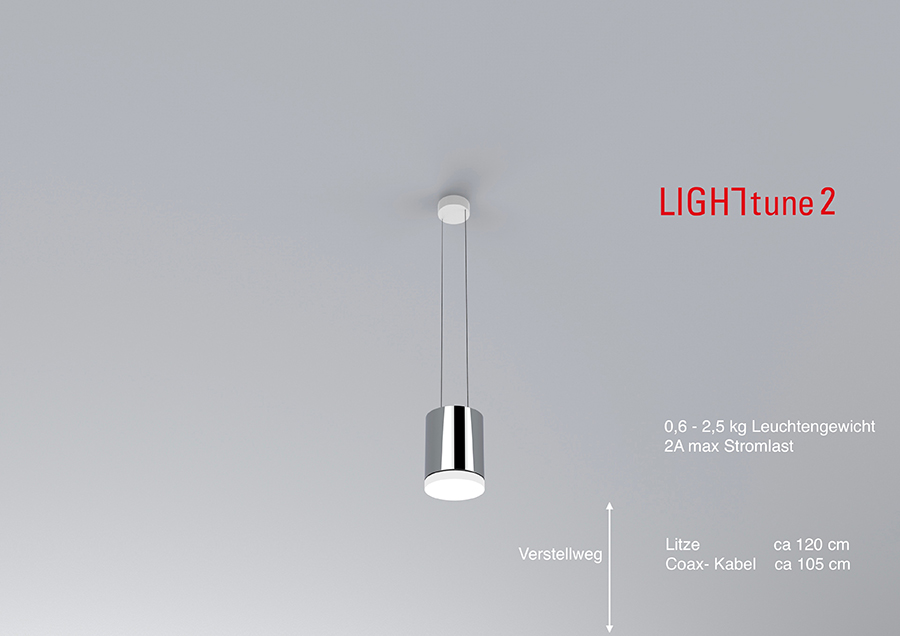

Die LIGHTtune 2 Höhenverstellung wird in der Regel mit 2 Einzellitzen Ø 1,4 mm betrieben (Verstellweg ca. 120 cm), oder aber mit zwei Coaxkabeln Ø 2,1 mm (Verstellweg ca. 105 cm).
Die Strombelastbarkeit liegt bei 2A und deckt somit den Leistungsbedarf der meisten LED-Leuchten ab. Eine Kevlar-Verstärkung im Kabel nimmt das Leuchtengewicht sicher auf. Die Teflonummantelung ist hitze-und alterungsbeständig und genügt hohen optischen Ansprüchen. Hochwertige vergoldete Schleifkontakte sorgen für einen störungsfreien und langlebigen Betrieb.

Technische Daten

LIGHTtune 1

Kabel
Höhenverstellbereich
ca. 160 cm
ca. 180 cm
Ø / Adern
Ø 2,4 / 3
Ø 2,1 / Coax
Aramidverstärkung
Isolierung FEP
Farbe
transp. / schw.
transp. / schw.
Schleifring
Bahnen
3
3
Strombelastung max
2A / 48V
2A / 48V
Leuchtengewicht
0,6 - 2,5 kg
0,6 - 2,5 kg
Gehäusedimension
Ø 85 x 33 mm
Ø 85 x 33 mm

LIGHTtune 2

Kabel
Höhenverstellbereich
ca. 120 cm
ca. 105 cm
Ø / Adern
Ø 1,4 / 1
Ø 2,1 / Coax
Aramidverstärkung
Isolierung FEP
Farbe
transp. / schw.
transp. / schw.
Schleifring
Bahnen
3
3
Strombelastung max
2A / 48V
2A / 48V
Leuchtengewicht
0,6 - 2,5 kg
0,6 - 2,5 kg
Gehäusedimension
Ø 85 x 33 mm
Ø 85 x 33 mm

LIGHTtune 3

Kabel
Höhenverstellbereich
ca. 160 cm
Ø / Adern
Ø 2,1 / Coax
Aramidverstärkung
Isolierung FEP
Farbe
transp. / schw.
Schleifring
Bahnen
4
Strombelastung max
4A / 48V
Leuchtengewicht
2,0 - 5,0 kg
Gehäusedimension
Ø 150 x 45 mm
Patent

Alle LIGHTtune Höhenverstellungen sind durch das Europäische Patent EP 3 217 061 geschützt.
